نوع اتصال:رول بولت غلافی مکانیکی (Sleeve Anchor)
سایز اسمی رزوه / قطر بدنه:M12 (قطر ۱۲ میلیمتر)
طول کل بولت:۱۰۰ میلیمتر (۱۰ سانتی‌متر)
سایز مته سوراخ‌کاری:۱۲ میلیمتر

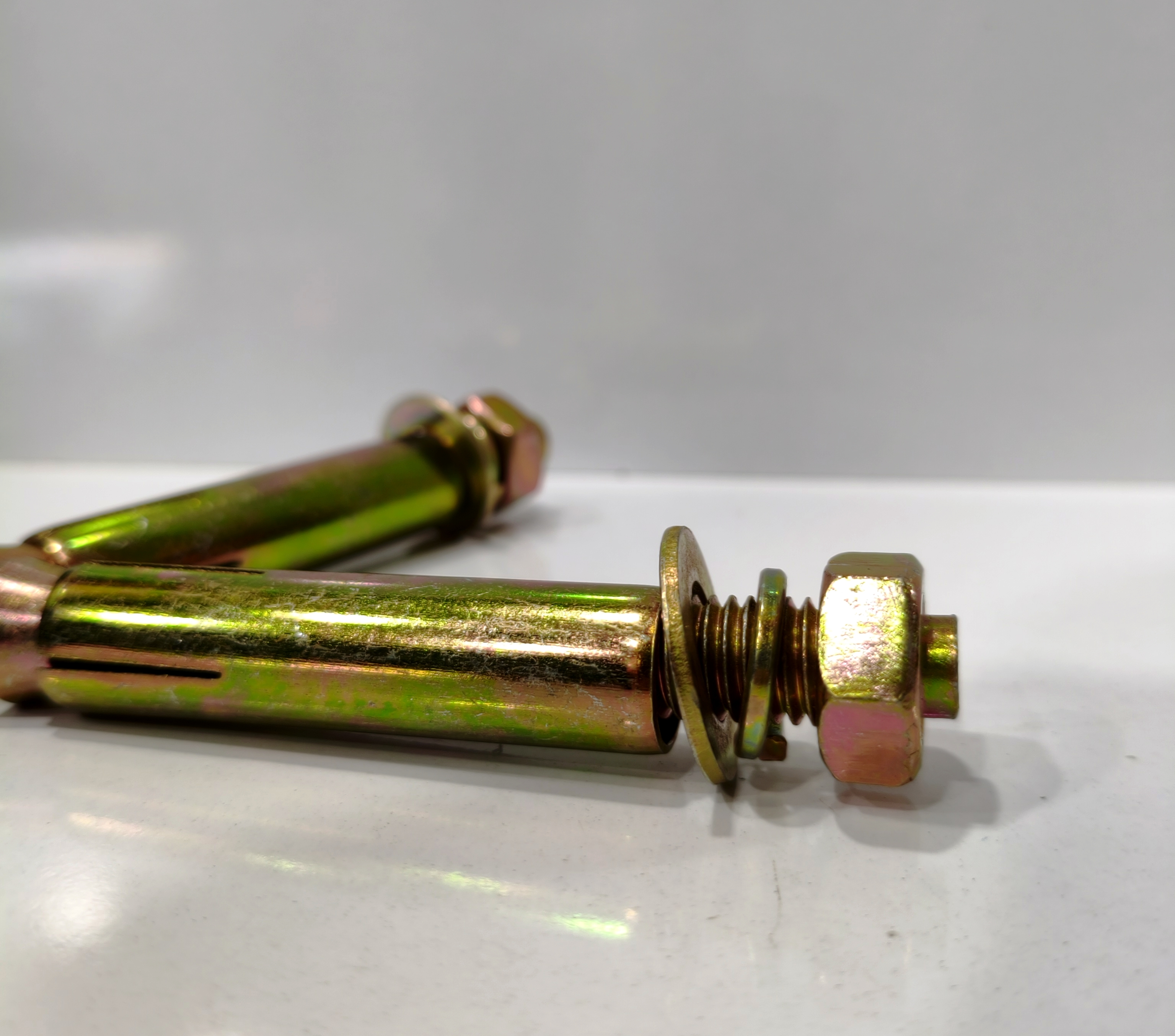

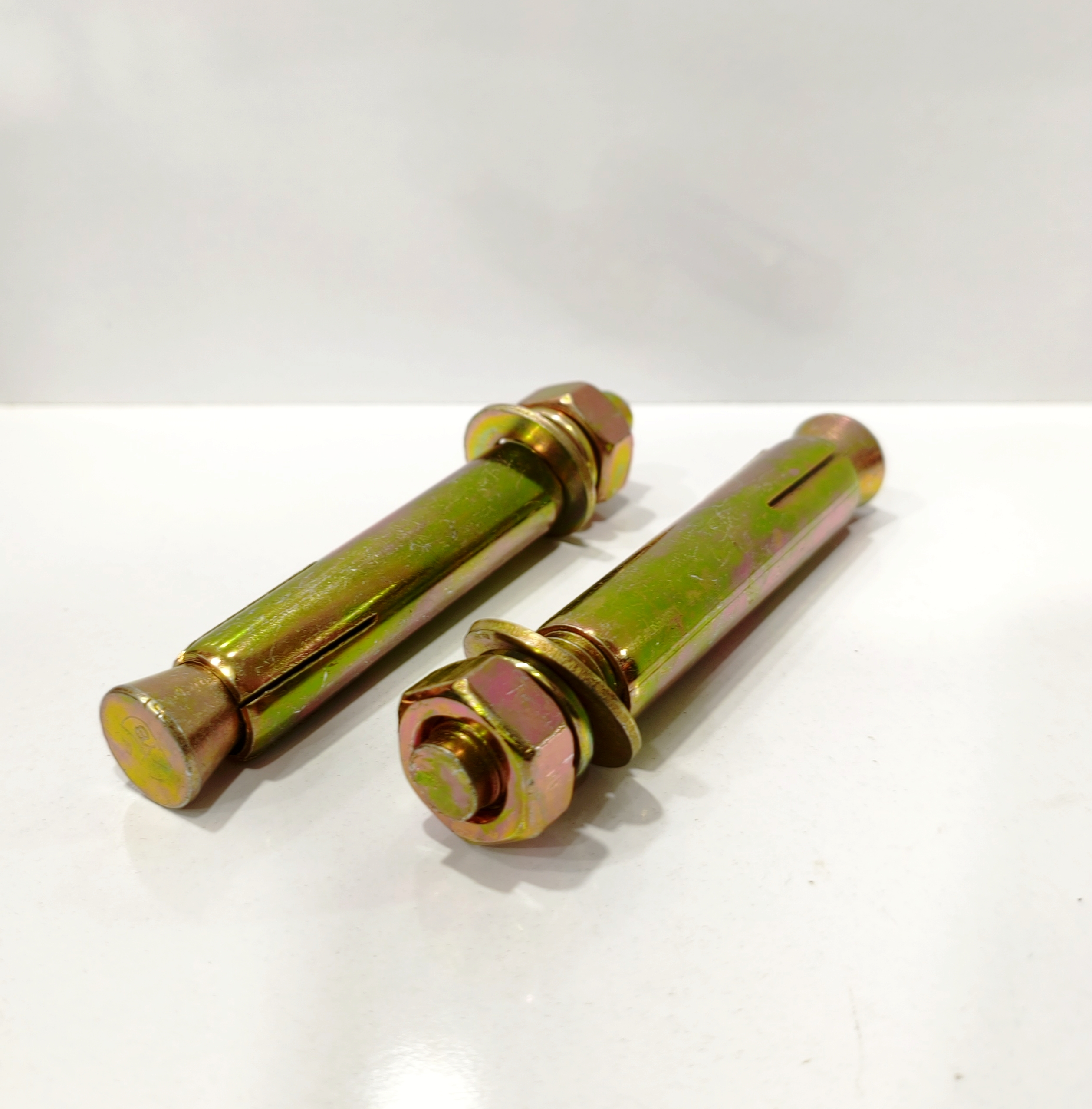

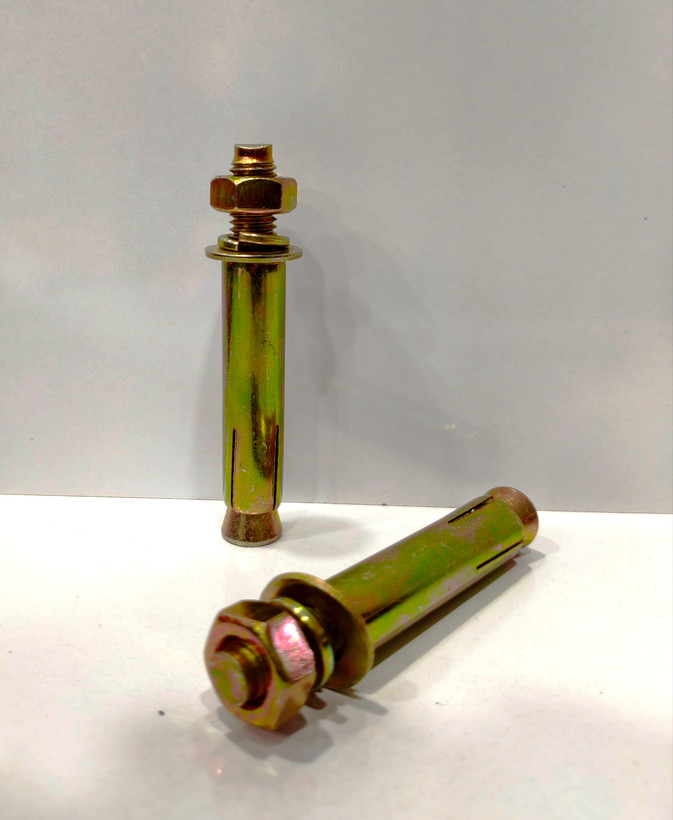

رولبولت غلافی M12×100 میلیمتر
M12×100 mm Sleeve Anchor
مشخصات
نوع اتصال
رول بولت غلافی مکانیکی (Sleeve Anchor)
سایز اسمی رزوه / قطر بدنه
M12 (قطر ۱۲ میلیمتر)
طول کل بولت
۱۰۰ میلیمتر (۱۰ سانتی‌متر)
سایز مته سوراخ‌کاری
۱۲ میلیمتر
نوع پوشش سطحی
گالوانیزه زرد
اجزای تشکیل‌دهنده
پیچ رزوه‌دار با سر گوهه‌ای، غلاف استوانه‌ای چاک‌دار، واشر تخت، مهره شش‌گوش
مکانیزم اتصال
ن انکر انبساطی اصطکاکی
بستر مناسب
بتن (بدون ترک یا متراکم)، سنگ سخت، آجر فشاری
توضیحات
رولبولت M12×100 یک اتصال مکانیکی غلافی است که از بدنه چاک‌دار، پیچ، مهره و واشر تشکیل شده است. با سفت‌کردن مهره، مجموعه در محل نصب منبسط می‌شود و بدنه رولبولت را در سوراخ محکم می‌کند.
این مدل با سایز رزوه M12 و طول اسمی ۱۰۰ میلیمتر عرضه می‌شود. پیش از انتخاب، ابعاد قطعه‌ای را که قرار است نصب شود و ضخامت محل اتصال بررسی کنید تا طول رولبولت با شرایط نصب تناسب داشته باشد. قطر سوراخ، عمق کاشت و ظرفیت باربری باید بر اساس مشخصات محصول و جنس زیرکار تعیین شوند.
نقد و بررسی
- عملکرد مکانیکی: باربری این نوع رول بولت متکی بر اصطکاک ایجاد شده بین غلاف منبسط‌شده و دیواره بتنی سوراخ است. رعایت دقیق قطر مته (۱۲ میلیمتر) و عمق سوراخ‌کاری برای دستیابی به عملکرد طراحی‌شده الزامی است.
- ابعاد و کاربری: طول ۱۰۰ میلی‌متری این قطعه امکان عبور از ضخامت‌های استاندارد صفحات اتصال (بیس‌پلیت‌ها) و تأمین عمق کاشت لازم در بتن را فراهم می‌کند.
- ملاحظات نصب:
- سوراخ‌کاری باید کاملاً عمود بر سطح و با ابزار استاندارد انجام شود.
- تخلیه کامل براده‌ها و گرد و غبار بتن از داخل سوراخ پیش از نصب، پیش‌شرط قرارگیری صحیح غلاف است.
- سفت کردن مهره باید به اندازه کافی و تا زمان درگیری کامل غلاف انجام شود؛ اعمال گشتاور بیش از حد استاندارد می‌تواند باعث هرز شدن رزوه یا آسیب به بتن شود.
