نوع اتصال:رول بولت غلافی مکانیکی (Sleeve Anchor)
سایز اسمی رزوه / قطر بدنه:M12 (قطر ۱۲ میلی‌متر)
طول کل بولت:۱۰۰ میلی‌متر (۱۰ سانتی‌متر)
سایز مته سوراخ‌کاری:۱۲ میلی‌متر

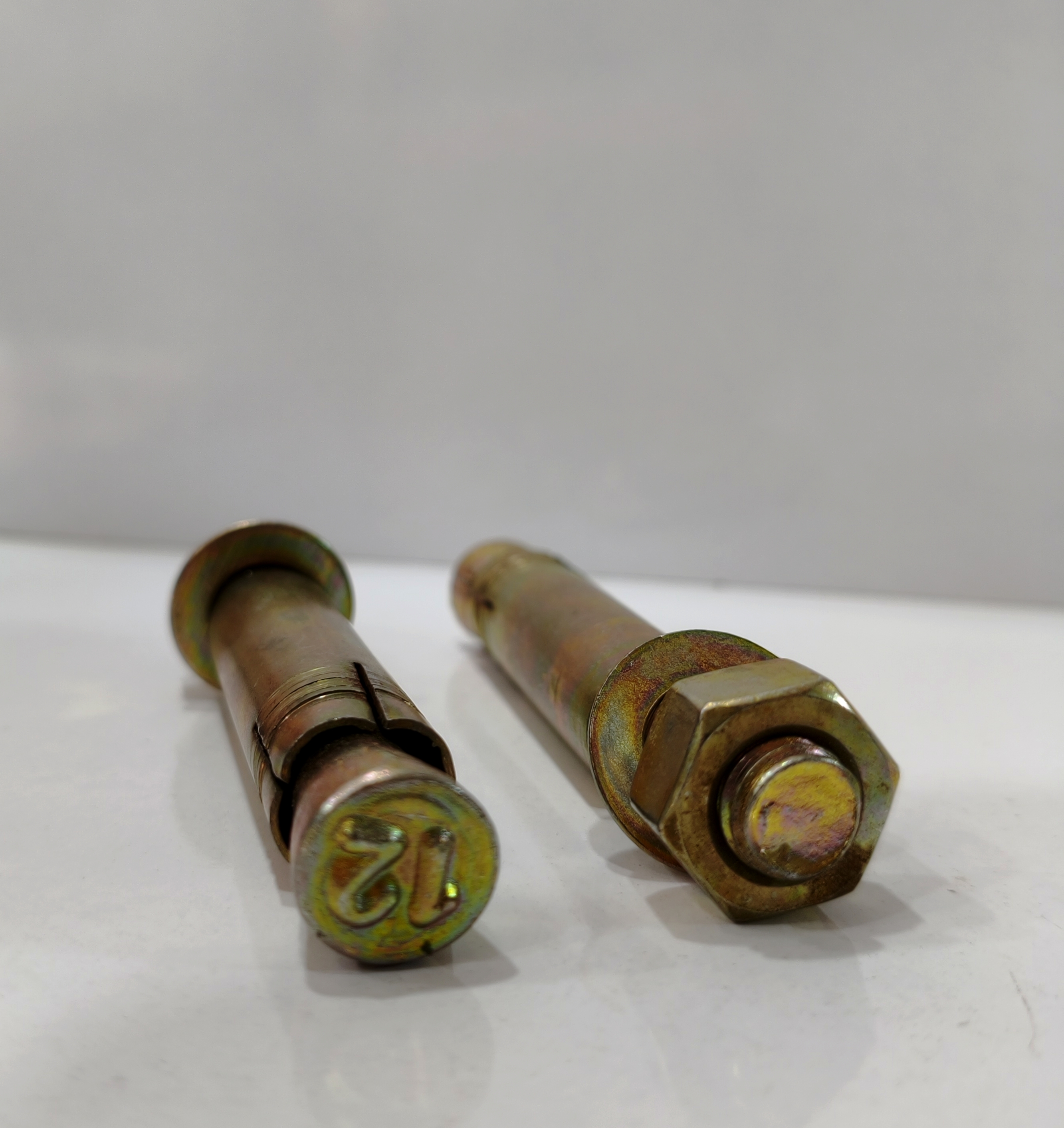

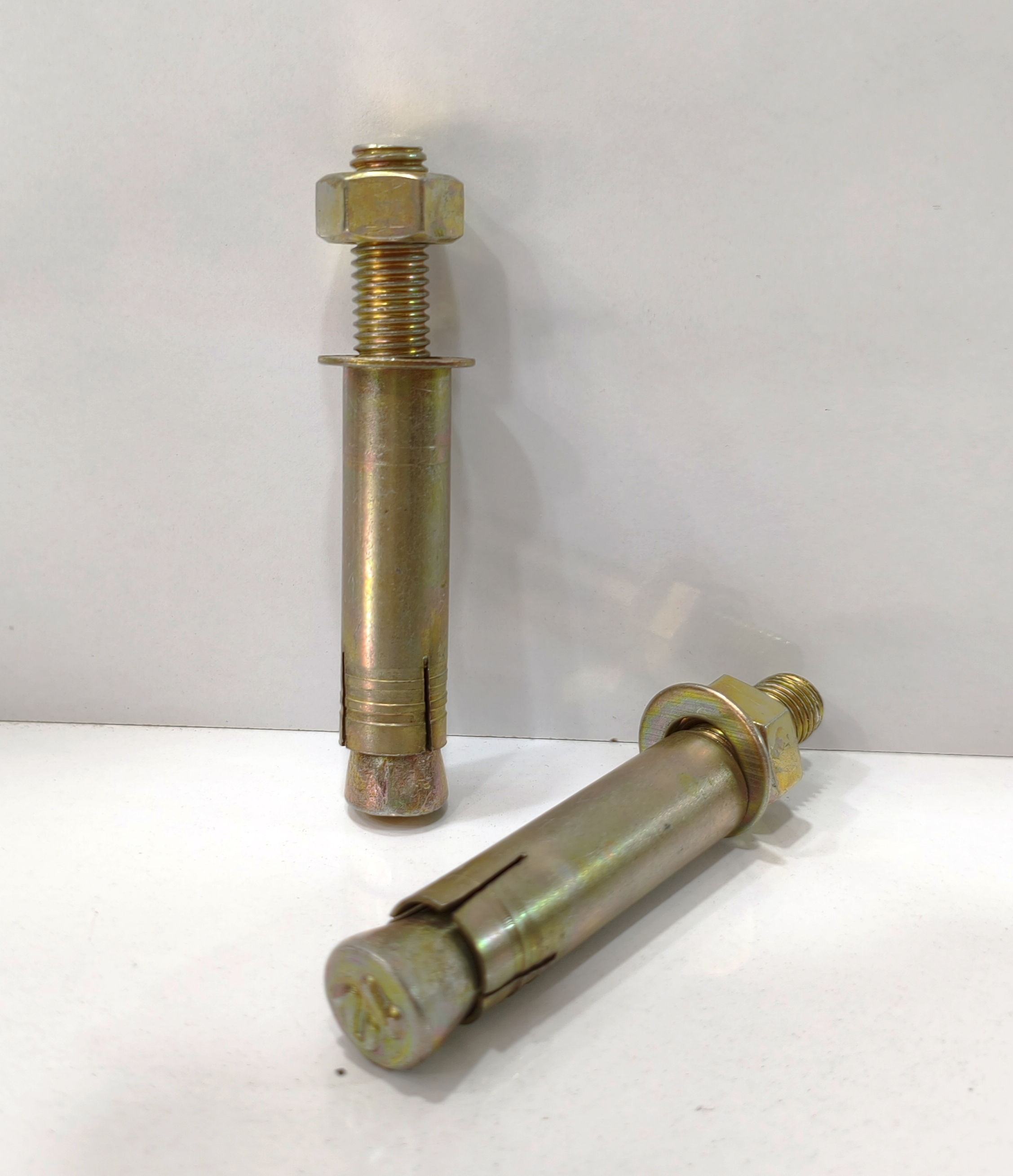

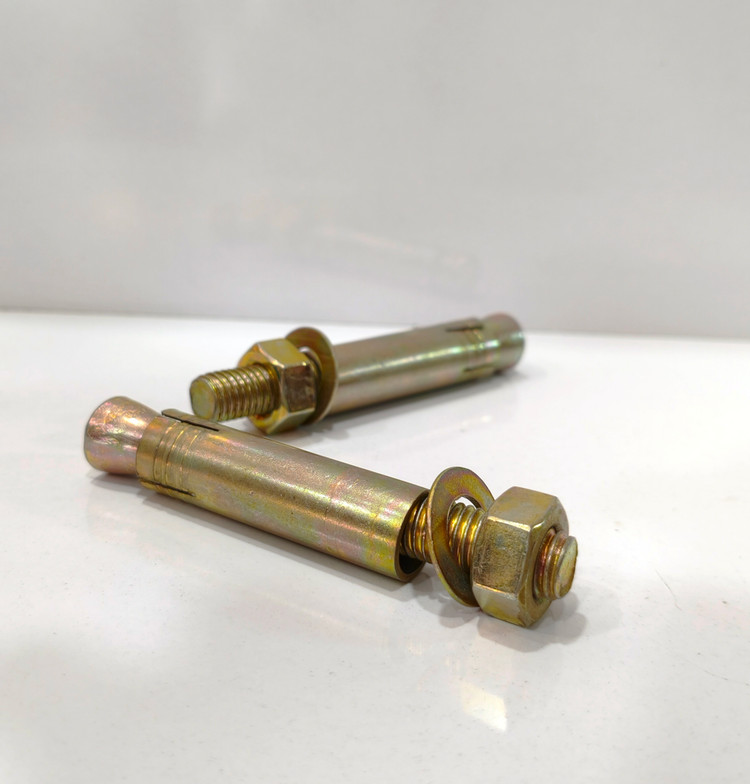

رول بولت غلافی سایز ۱۰۰×۱۲ گالوانیزه زرد (M12×100)
Heavy Duty Sleeve Anchor Bolt M12 x 100 mm - Yellow Zinc Plated
مشخصات
نوع اتصال
رول بولت غلافی مکانیکی (Sleeve Anchor)
سایز اسمی رزوه / قطر بدنه
M12 (قطر ۱۲ میلی‌متر)
طول کل بولت
۱۰۰ میلی‌متر (۱۰ سانتی‌متر)
سایز مته سوراخ‌کاری
۱۲ میلی‌متر
جنس بدنه
فولاد کربنی
نوع پوشش سطحی
گالوانیزه زرد
اجزای تشکیل‌دهنده
پیچ رزوه‌دار با سر گوهه‌ای، غلاف استوانه‌ای چاک‌دار، واشر تخت، مهره شش‌گوش
مکانیزم اتصال
ان انکر انبساطی اصطکاکی
بستر مناسب
بتن (بدون ترک یا متراکم)، سنگ سخت، آجر فشاری
توضیحات
رول بولت غلافی سایز M12×100 یک اتصال‌دهنده مکانیکی است که برای نصب سازه‌ها و قطعات روی سطوح بتنی و بنایی استفاده می‌شود. این مجموعه شامل یک پیچ رزوه‌شده با انتهای مخروطی، یک غلاف فلزی چاک‌دار، واشر و مهره است.
هنگام سفت کردن مهره، قسمت مخروطی انتهای پیچ به سمت بالا کشیده می‌شود و غلاف فلزی را به سمت بیرون منبسط می‌کند. این انبساط درون دیواره سوراخ ایجاد اصطکاک کرده و پیچ را در جای خود تثبیت می‌کند. پوشش گالوانیزه زرد روی سطح قطعه اعمال شده است تا مقاومت آن را در برابر زنگ‌زدگی در محیط‌های خشک یا مسقف تا حدودی افزایش دهد.
نقد و بررسی
- عملکرد مکانیکی: باربری این نوع رول بولت متکی بر اصطکاک ایجاد شده بین غلاف منبسط‌شده و دیواره بتنی سوراخ است. رعایت دقیق قطر مته (۱۲ میلی‌متر) و عمق سوراخ‌کاری برای دستیابی به عملکرد طراحی‌شده الزامی است.
- ابعاد و کاربری: طول ۱۰۰ میلی‌متری این قطعه امکان عبور از ضخامت‌های استاندارد صفحات اتصال (بیس‌پلیت‌ها) و تأمین عمق کاشت لازم در بتن را فراهم می‌کند.
- ملاحظات نصب:
- سوراخ‌کاری باید کاملاً عمود بر سطح و با ابزار استاندارد انجام شود.
- تخلیه کامل براده‌ها و گرد و غبار بتن از داخل سوراخ پیش از نصب، پیش‌شرط قرارگیری صحیح غلاف است.
- سفت کردن مهره باید به اندازه کافی و تا زمان درگیری کامل غلاف انجام شود؛ اعمال گشتاور بیش از حد استاندارد می‌تواند باعث هرز شدن رزوه یا آسیب به بتن شود.
